エアコン配管とは？冷媒管・化粧カバー・断熱材の役割と交換時の注意点

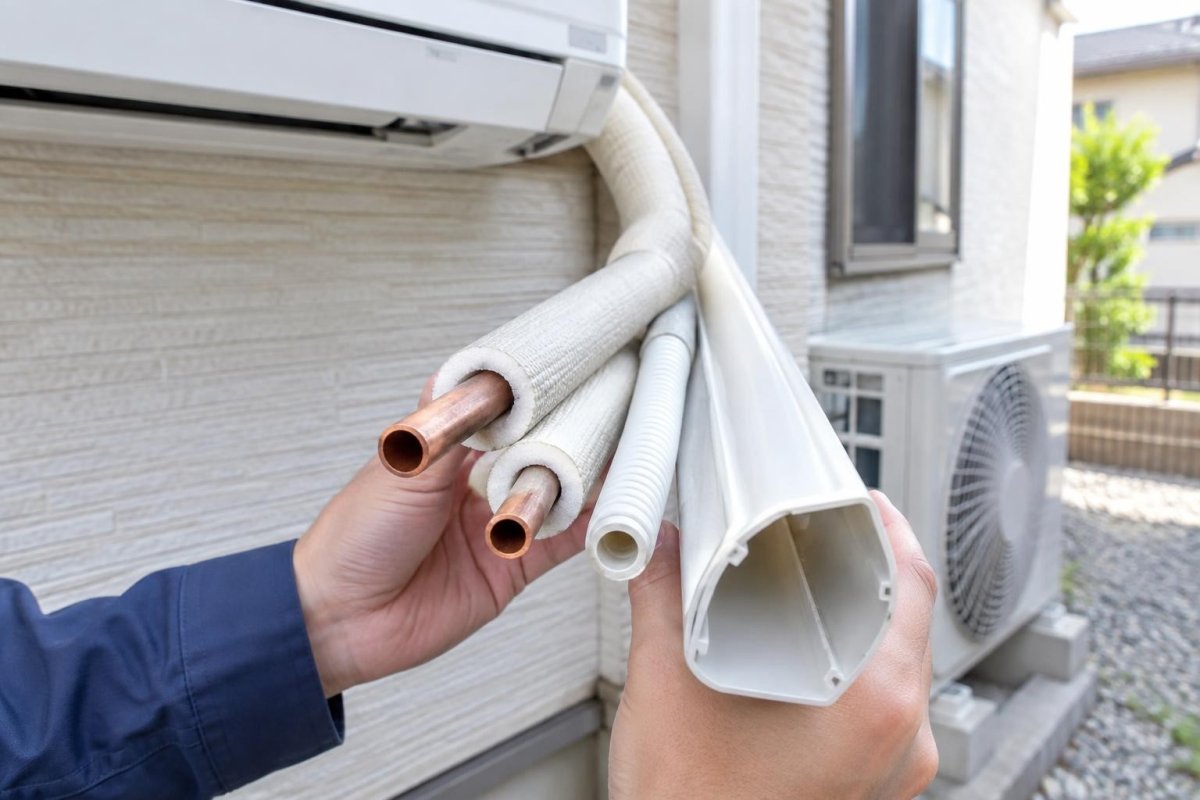

エアコンの室内機と室外機の間には、複数の管や電線が通っています。外から見える白い束をすべて「ホース」と呼ぶこともありますが、その中には冷媒を循環させる銅管、結露水を排出するドレンホース、連絡電線などがあり、役割は同じではありません。

買い替え時に既存配管を使えるか、傷んだ化粧カバーだけ後付けできるかは、見た目だけでは決められません。配管径、肉厚、長さ、内部の汚れ、曲がりや腐食、断熱材、使用冷媒、新旧機種の施工条件を確認する必要があります。この記事では、部材の違いと、交換・再利用を安全に判断する順序を整理します。

エアコン配管の全体像

家庭用の壁掛けエアコンでは、室内機と室外機を配管類で結び、冷媒、結露水、電気をそれぞれ適切に移動させます。

一般的な配管束には次のものが含まれます。

部材	主な役割	注意点
冷媒管2本	冷媒を室内機と室外機の間で循環させる	機種指定の径・肉厚・長さが必要
断熱材	冷媒管表面の結露と熱の出入りを抑える	液管・ガス管をそれぞれ切れ目なく覆う
ドレンホース	冷房・除湿で生じた水を屋外へ排出する	下り勾配、詰まり、先端位置が重要
連絡電線	室内機と室外機へ電源・制御信号を伝える	芯数・太さ・接続方法は機種指定に従う
化粧カバー	配管束を保護し、外観を整える	冷媒管の断熱材の代わりにはならない

壁の貫通穴では、配管束をスリーブに通し、隙間をパテなどで埋めます。穴の外側は雨水が室内へ入りにくい向きと処理が必要です。冷媒管が正しくても、ドレンホースの勾配不良や穴埋めの劣化があると、室内水漏れや雨水侵入につながることがあります。

配管はエアコンの「付属品」ではなく、冷凍サイクルと排水を成立させる設備の一部です。エアコン本体だけを比較し、配管の状態を確認せずに交換計画を進めると、追加工事や再施工が必要になることがあります。

冷媒管とペアコイル

冷媒管は、冷房や暖房に使う冷媒を循環させる銅管です。太さの異なる2本を一組で使うため、断熱材をかぶせた2本の銅管をまとめた製品を「ペアコイル」「ペアチューブ」と呼びます。

2本の管の役割

2本は一般に液管とガス管と呼ばれます。冷房・暖房で冷媒の流れる向きや状態は変わりますが、片方だけで運転することはできません。ガス管側が太く、液管側が細い構成が基本です。

冷媒管には冷媒の圧力がかかります。R410AやR32を使用する機種では、使用できる銅管の材質や肉厚、フレア加工の寸法が定められています。日本冷凍空調工業会は、薄肉管を使わず、肉厚と新冷媒用のフレア寸法を確認するよう案内しています。

ペアコイルのサイズ

家庭用でよく見られる組み合わせは、液管6.35mmとガス管9.52mmの「2分3分」、液管6.35mmとガス管12.70mmの「2分4分」です。能力の大きい機種では9.52mmや15.88mmなど別の径を使う例もあります。

呼び方の例	液管外径	ガス管外径	主な確認事項
2分3分	6.35mm	9.52mm	小〜中能力機で多いが機種ごとに確認
2分4分	6.35mm	12.70mm	中能力以上で見られるが一律ではない
3分5分	9.52mm	15.88mm	大能力機などで使用例がある

「何畳用なら必ずこのサイズ」とは断定できません。同じ能力帯でもメーカーや世代で配管径が異なることがあり、異径接続を認める条件も機種ごとに違います。新しいエアコンの据付工事説明書に記載された液管・ガス管の径、許容配管長、高低差、追加冷媒の条件を確認してください。

配管が規定より長いと、機種によっては追加冷媒が必要です。逆に、最短配管長が指定される機種もあります。余った管を狭い場所で極端に曲げたり、必要以上に巻いたりすると、つぶれや振動音の原因になるため、長さは施工条件に合わせて決めます。

銅管の切断、フレア加工、真空引き、気密確認、冷媒を扱う作業は、専用工具と施工知識が必要です。ガス漏れや機器故障を防ぐため、一般の方が見よう見まねで接続し直さないでください。

断熱材が必要な理由

冷媒管の外側を覆う断熱材は、見た目を整えるだけのスポンジではありません。熱損失を抑え、管表面の結露水が壁や床へ落ちるのを防ぎます。

冷房運転中は冷媒管の温度が周囲の空気より低くなります。断熱が切れて銅管が露出すると、空気中の水分が管の表面で結露します。壁内や天井裏で結露が続けば、シミ、カビ、木部や内装材の劣化につながる可能性があります。暖房時も、適切な断熱は配管での熱の出入りを抑える役割を持ちます。

液管とガス管は、どちらも機種と施工説明書に従って断熱します。2本を一緒にくるむだけでなく、それぞれの銅管を断熱材で覆い、接続部も隙間ができないように処理することが重要です。室内外機との接続部、延長部、曲げ部分は断熱の切れ目が生じやすい場所です。

屋外の断熱材は、紫外線、雨風、温度変化、鳥や小動物などの影響を受けます。外装テープがほどけ、黒い断熱材が露出して粉化している、断熱材が裂けて銅管が見える、水を含んでいる場合は補修または交換の検討が必要です。化粧カバーが付いていても、内部の断熱材が健全とは限りません。

一部分だけ表面テープを巻き直せばよいか、断熱材を配管全体で交換すべきかは、劣化範囲と配管経路によります。壁内の隠蔽部分で断熱の状態を確認できない場合は、施工記録や点検可能な端部をもとに業者が判断します。

化粧カバーの役割

化粧カバーは、配管束を樹脂製のダクトに収め、外観を整えながら雨、紫外線、軽い接触から保護する部材です。「配管カバー」「ダクトカバー」「スリムダクト」などと呼ばれます。

室内用と屋外用

室内用は、室内機から壁穴までの配管を隠し、直線部、曲がり、端部などの部品を組み合わせて仕上げます。配管穴が室内機の真後ろにある場合は露出部分が短く、カバーがほとんど見えないこともあります。

屋外用は、壁穴から室外機までの配管を覆います。外壁に合わせた色を選べ、テープ巻きより形が整いやすい一方、壁への固定が必要です。賃貸住宅や外壁保証がある住宅、タイル・ALC・金属サイディングなどでは、穴あけ位置や固定方法を管理会社、所有者、外壁施工会社へ確認してください。

ビニールダクトという言葉は、樹脂製の配管化粧カバーを指して使われることがあります。一方、現場によっては柔らかい保護材やテープ仕上げを指すなど呼び方が統一されない場合があります。見積もりでは商品名だけでなく、室内用か屋外用か、硬質カバーかテープ巻きか、直線・曲がり・端末部品をどこまで含むかを確認すると行き違いを防げます。

カバーは断熱材ではない

化粧カバーを付けても、冷媒管本来の断熱材を省略できません。カバーは配管束の外側を保護する箱で、断熱材は銅管のすぐ外側で結露と熱移動を抑えるものです。役割が異なるため、どちらか一方で代用しないでください。

カバー内には冷媒管だけでなく、ドレンホースや連絡電線も収めることがあります。詰め込みすぎるとカバーが閉まらず、ドレンホースが押されて逆勾配になる可能性があります。必要な容量のカバーを選び、曲がり部分でも管をつぶさないことが大切です。

化粧カバーの後付け

既存のテープ巻き配管へ化粧カバーを後付けできることはありますが、配管経路と固定スペースによって可否や仕上がりが変わります。

屋外側は、壁と配管の間にカバーの土台を差し込める余裕があり、配管を無理に曲げずに収められる場合、後付けしやすい傾向があります。しかし、配管が壁に密着している、複雑に曲がっている、室外機の裏へ狭く入り込んでいる、外壁材へ安全に固定できない場合は、配管を一時的に動かす、またはエアコンを取り外す作業が必要になることがあります。

室内側は、室内機の背板や貫通穴との位置関係が仕上がりに影響します。既存配管の曲げ形状とカバー部品の角度が合わないと、継ぎ目に隙間が出たり、室内機の端部へきれいに納まらなかったりします。美観を重視するなら、エアコン交換時に配管経路とカバーを同時に計画するのが効率的です。

後付け時は、劣化したテープを隠すだけで終わらせず、内部の断熱材、ドレンホース、壁穴のパテ、配管の腐食やつぶれを確認します。カバーで覆うと、後から状態を目視しにくくなるためです。

ユニオンと接続部

エアコン配管の「ユニオン」は、冷媒銅管同士をつなぐ継手を指します。代表的なものがフレアユニオンで、管端をラッパ状に広げたフレア部をナットで締め付けて接続します。

室内機や室外機との接続にもフレア接続が広く使われます。規定寸法に加工した管端を、指定トルクで締めることが重要です。締め付け不足は冷媒漏れにつながり、締めすぎはフレア部の割れや変形を招く可能性があります。古いフレア面やフレアナットを安易に再利用せず、新機種の据付説明書に従って再加工・交換します。

配管が足りないときにユニオンで延長できる場合はありますが、接続箇所が増えれば漏れを確認すべき場所も増えます。壁内や天井裏の点検できない場所へ継手を隠すことは、将来の漏れ調査や補修を難しくします。メーカーの施工条件、建物の点検性、配管長を踏まえ、新しい1本の配管へ交換するほうが適切な場合もあります。

ろう付けで接続する方法もありますが、火気、高温、酸化物混入の防止、窒素置換など専門的な管理が必要です。住宅の壁内や可燃物の近くでは火災リスクへの対策も欠かせません。どの接続方法を使うかは、機種の指定と施工環境を見て専門業者が判断します。

配管再利用の判断条件

エアコン交換で既存の冷媒配管を再利用できれば、壁や天井を大きく開けずに済む可能性があります。ただし、「今まで冷えていた」「外からきれいに見える」だけでは再利用の根拠になりません。

確認項目は次のとおりです。

メーカーごとに再利用条件は異なります。たとえば三菱電機は既設配管の再利用に関する案内で、肉厚、フレアの再加工、旧機種の故障状態などの条件を示しています。一方、日本冷凍空調工業会は、R22機からR410A・R32機へ取り替える場合には新規冷媒配管を使用するよう案内しています。したがって、一般論だけで決めず、取り付ける機種の最新の据付工事説明書とメーカー見解を優先します。

圧縮機が焼き付いた、冷凍機油が極端に劣化した、配管内に金属粉や残留物が疑われる場合は、再利用できない、または配管洗浄が必要になる可能性があります。配管が長期間開放されていた場合も、水分やほこりが入り、冷凍サイクルへ悪影響を与えるおそれがあります。

再利用時でも、室内外機とのフレア接続部は通常、新しい機種の条件に合わせて切り戻し、再加工します。必要に応じて気密試験、真空引き、漏れ確認を行い、断熱材と外装を復旧します。「配管再利用」は、既存のものへそのまま本体をつなぐだけの簡易作業ではありません。

新規交換が適する状態

安全性、機器性能、将来の保守性を考えると、古い配管を残すより交換が適するケースがあります。

配管径や肉厚が新機種に適合しない、銅管につぶれ・亀裂・著しい腐食がある、断熱材が広範囲に劣化している、内部汚染の可能性が高い、旧機種の故障履歴や冷媒が分からない場合は、新規配管が有力です。フレアを切り直す長さが残っていない、継手が多い、経路が不自然でドレン勾配を妨げている場合も見直します。

露出配管なら比較的交換しやすい一方、壁内・天井内の隠蔽配管では、内装解体や点検口の追加が必要になることがあります。そのため、隠蔽配管の交換費用は建物の構造と復旧範囲で大きく変わります。再利用する場合も、点検できる端部だけでなく、施工図、配管長、継手位置、漏れ履歴をできる範囲で確認します。

海沿い、温泉地、薬品を使う場所などでは腐食環境も考慮します。屋外配管の保護だけでなく、室外機の耐塩害仕様が必要かをメーカーや施工店へ相談してください。

配管の交換と同時に、ドレンホース、連絡電線、壁穴スリーブ、パテ、化粧カバーも状態を確認します。冷媒管だけ新品でも、古いドレンホースの割れや勾配不良が残れば、水漏れの原因になります。

配管ルートの注意点

配管の材質が適合していても、曲げ方、通し方、固定、排水の取り回しが悪いと、能力低下や異音、水漏れにつながります。

冷媒管は、メーカーが定める最小曲げ半径を守り、つぶれや折れが生じないように施工します。急角度で何度も曲げ直した銅管は硬くなり、亀裂の原因になることがあります。室外機の振動が壁へ伝わらないよう、配管へ無理な力をかけず、必要な位置で固定することも大切です。屋外の配管が宙に浮いていたり、カバーが外れかけていたりする場合は、風で揺れて接続部へ負担をかける前に点検します。

ドレンホースは原則として室内機から屋外へ連続した下り勾配を確保します。途中で持ち上がる、波打つ、つぶれる、先端が水たまりに入ると、排水が滞って室内機から水が漏れることがあります。化粧カバー内で冷媒管と一緒に収めるときも、ホースを締め付けたり逆勾配にしたりしない容量が必要です。

壁穴のスリーブは、配管を壁内部の金属や木材の角から守り、害虫や外気の侵入を抑える穴埋め処理の土台になります。屋外側のパテが割れて隙間ができると、雨水や風が入り込むことがあります。配管交換時には、外壁側へわずかに下がる穴の向き、スリーブの有無、防水処理も確認します。

隠蔽配管では経路全体を目視できないため、継手の位置と点検性が特に重要です。漏れが疑われたときに接続部へ到達できるか、ドレン配管の清掃口があるか、将来の交換で引き抜ける経路かを確認します。新築やリフォームで隠蔽するなら、配管の写真、寸法、経路図を残しておくと次回交換時の判断材料になります。

見積もりで確認する項目

配管工事の金額は、長さだけでなく、経路、階数、隠蔽の有無、カバー部品、室外機置場などで変わります。総額だけでなく作業範囲を確認してください。

標準工事に含まれる配管長、延長1m当たりの扱い、2分3分と2分4分での料金差、既設配管の撤去、化粧カバー、穴あけ、専用回路、高所作業、隠蔽配管、冷媒追加、壁の復旧を見積もりで分けます。化粧カバーは直線部だけの価格表示になっており、曲がりや端末部品が追加になることもあります。

再利用を提案された場合は、次の点を質問します。

複数社を比較するときは、価格だけでなく、同じ配管範囲と施工内容になっているかをそろえます。保証については本体保証と工事保証を分け、冷媒漏れ、ドレン水漏れ、化粧カバーの浮きなどがどこまで対象かを確認してください。

エアコン配管のよくある質問

冷媒管とドレンホースは同じものですか？

異なります。冷媒管は冷媒を循環させる2本の銅管で、ドレンホースは室内機で発生した結露水を屋外へ排出する樹脂製ホースです。冷媒管は密閉された高圧系統、ドレンは自然排水が基本で、施工上の役割も確認方法も違います。

ペアコイルのサイズは何畳用で決まりますか？

能力帯との傾向はありますが、畳数だけでは確定できません。よく使われる2分3分、2分4分などの組み合わせは、機種の液管・ガス管指定で確認します。同じ畳数クラスでも異なる場合があるため、型番ごとの据付説明書が基準です。

化粧カバーは後付けできますか？

配管と壁の間に土台を入れる余裕があり、配管を無理に動かさず収められれば後付けできる場合があります。複雑な曲がり、狭い室外機裏、室内機との接続形状によっては、本体や配管の脱着が必要です。後付け前に断熱材とドレンホースも点検します。

配管を再利用すれば工事費は必ず安くなりますか？

必ずではありません。再利用の診断、フレア再加工、断熱補修、洗浄、異径継手などが必要になれば費用が増えます。隠蔽配管では内装を壊さずに済む利点がありますが、新規配管と再利用の作業範囲を見積もりで比較してください。

断熱材の一部が破れたまま使えますか？

銅管が露出したまま使うと結露水や熱損失の原因になるため、放置は勧められません。劣化が局所的なら適切に補修できる場合がありますが、硬化、粉化、水濡れが広範囲なら交換を検討します。カバーを閉じる前に施工業者へ状態を確認してもらってください。

まとめ

エアコン配管の中心は、冷媒を循環させる2本の冷媒銅管です。断熱材、ドレンホース、連絡電線を一緒に配管し、必要に応じて化粧カバーで保護します。ペアコイルの径や肉厚、許容長さは機種ごとに決まり、化粧カバーは断熱材の代わりにはなりません。

既設配管の再利用は、外観だけで判断できません。新機種の仕様に対する配管径・肉厚・長さ・高低差の適合、傷や腐食、内部汚染、断熱材、旧冷媒と故障状態を確認し、フレア部を適切に再加工する必要があります。メーカーの据付工事説明書を基準に施工業者の現地確認を受け、再利用と新規交換それぞれの作業範囲、費用、保証を比べて決めてください。
